Mae Shandong Zhongji Luyuan yn ymwneud yn bennaf ag ymchwil a datblygu, dylunio, cynhyrchu a gwerthu offer prosesu bar dur CNC, ac mae'n darparu datrysiad cyffredinol ar gyfer prosesu bar dur CNC.

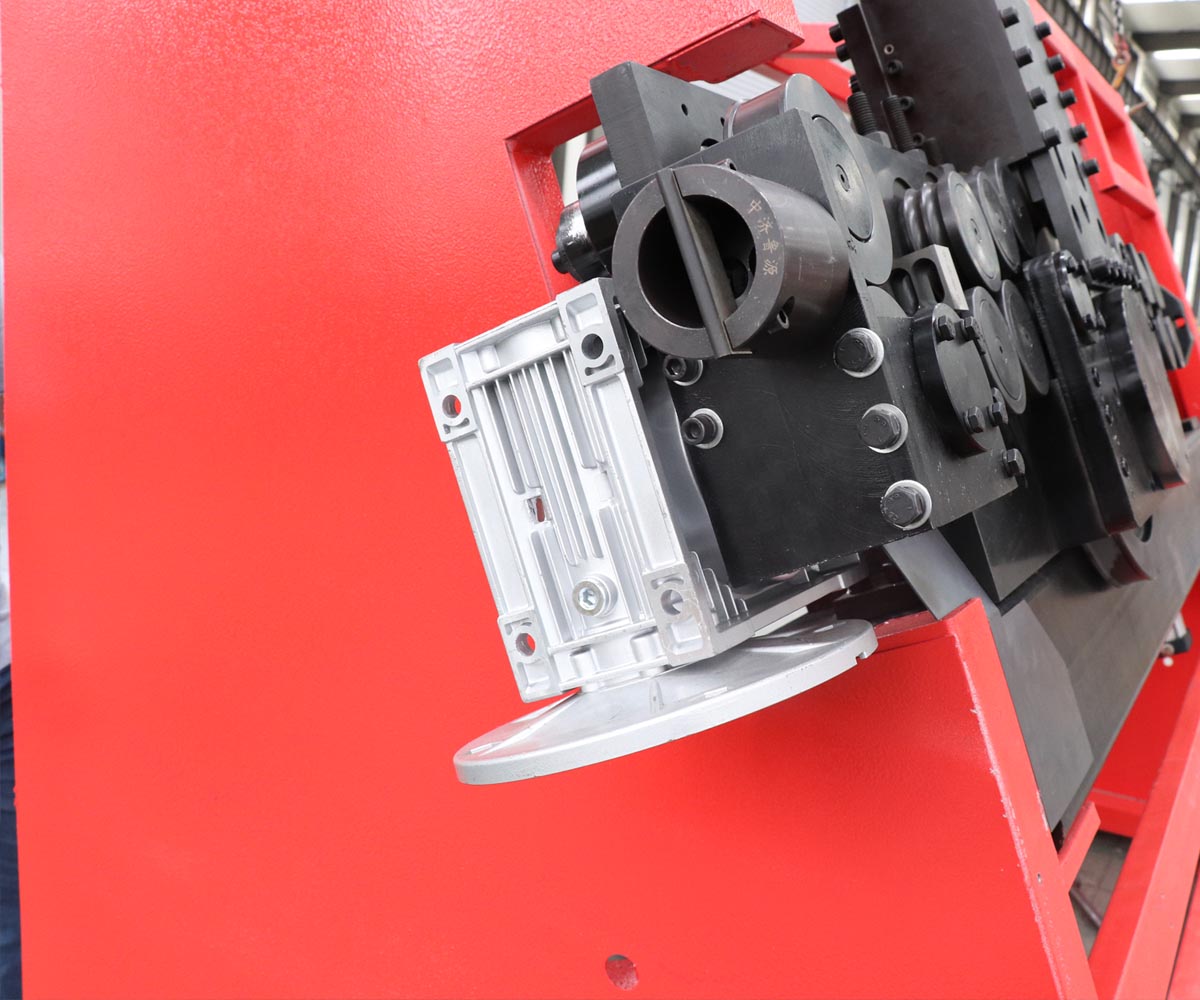

Lywg -13 Peiriant Plygu Atgyfnerthu Awtomatig
Mae'n integreiddio swyddogaethau sythu, sizing, plygu a thorri, sy'n addas ar gyfer prosesu stirrup, bar bachyn a bar plât. Fe'i dosbarthir yn ôl y dull sythu, gan gynnwys math sythu cromlin a math sythu syth, a ddefnyddir yn helaeth mewn rheilffyrdd, priffyrdd, pontydd, meysydd awyr, adeiladu tai, planhigion prosesu dur a meysydd eraill.

Viideo

Baramedrau

Model Offer	Lywg -13
Ystod Prosesu Llinell Sengl	Φ6-12
Llinellau Dwbl Ystod Prosesu	Φ6-10
Dull sythu	Cromliniau
Hyd y groeslin stirrup uchaf	1500mm
Uchafswm cyflymder bwyd anifeiliaid	100m/min
Cyflymder plygu uchaf	1100 gradd /s
Cywirdeb hyd	± 1mm
Cywirdeb onglog	± 1 gradd
Pŵer offer	34kW
Nifer y gweithredwyr	1 person
Effeithlonrwydd Cynhyrchu	1 tunnell/awr
Ardal feddiannaeth	3.3m×1.3m

Mae gan system servo o system peiriant plygu bar dur CNC ddau fodd gweithio yn bennaf: awtomatig a loncian. Pan fydd y gwaith awtomatig yn rhedeg, mae'r gwesteiwr CNC yn anfon y cyfarwyddiadau cynnig yn barhaus at y rheolydd servo. Mae'r microgyfrifiadur sglodion sengl yn y rheolydd servo yn gwneud cyfrifiad pellach ar y cyfarwyddiadau a dderbynnir, yn cynhyrchu cylch cyfarwyddiadau lleoliad y ddau grŵp o foduron, ac yna'n anfon y pwls gorchymyn i'r ddyfais gyriant servo yn ôl y cylch hwn. Yn y system a ddyluniwyd gan y prosiect hwn, defnyddir dau grŵp o moduron servo, felly pan fydd y system yn gweithio mewn gwirionedd, dylai'r gwesteiwr rheoli rhifiadol anfon gwahanol gyfarwyddiadau cynnig i ddau gyfrifiadur sglodion sengl. Oherwydd bod dyfais System AC Servo yn cynnwys gêr electronig, nid yw dyluniad meddalwedd y system ar gyfer system AC Servo yn ystyried paru cadwyn cylchdroi mecanyddol a chyfwerth pwls gorchymyn CNC
